19 Temmuz 2013 Cuma

Lambalı Buffer

     Will be rady in english very soon

    Buffer (Tampon) teknik olarak tanımlanması gerekirse elektronik yükselteçlerde,yükseltilmek istenilen sinyalin gerilim değerinin yaklaşık olarak sabit tutulup,akım değerinin yükseltilmesidir.Sonuç olarak bir sinyalin geriliminin bir ile çarpılması yani sabit tutulması o sinyalinin gücününde sabit kalması gibi gözükse'de,akımının yükseltilmesi dolaylı olarak gücünü arttırır.




    Yukarıda yapılan tanım tampon devrelerinin ses yüksleteçler'inde kullanılması sonucu sesin dinamikliğinin artmasına mantıklı bir açıklama getirmektedir.Böyle bir uygulama,sinyalin gerilim değerini arttırmadığı için sesin izin verilen sağlıklı alan dışına taşmadan dinamikliğinin arttırılması demektir.Yükseltilen sesin izin verilen alan dışına taşması distorsiyon çeşitlerinden birisidir.

      Buffer'ın türkçe tanımı ile tampon'un bir diğer avantajı ise iki kaynak arasındaki sağlıklı iletişimin sağlanmasıdır.Bu audio alanın'da amfi ile kaynak cihazın arasında ki bağlantıdır.Kaynak cihazın çıkış empedansı her zaman kullanılan amfinin giriş empednsı'na eşit olmayabilir.Bu durumda kayıplar meydana gelecektir.Kaynak cihazın çıkışındaki güç,amfinin girişine tam olarak aktarılamayacaktır.Bunu engellemek için buffer kullanmak yapılabilecek uygulamalardan biridir. Buffır'ın buradaki görevi,lambalı amfideki çıkış trafosu'nun görevi ile aynıdır.Nasılki 4,8,16 ohm değerindeki hoparlör,2000-15000 ohm arasındaki lambaların çıkışlarına eşitleniyorsa, burada'da kaynak cihazın çıkış empedansı amfinin giriş empedansına eşitleniyor.

  Teknik Özellikler
Bant genişliği:10Hz-40KHz +/- 1dB

Toplam gürültü oranı: >0.005%

Sinyal gürültü oranı:95dB

Kazanç:≈0dB

     Yukarıda teknik özellikleri verilen buffır'ın kullanımı gayet basittir.Kaynak cihazın çıkışını buffır'ın girişine bağlayıp,buffır'ın çıkışını'da amfinin girişine bağlamak yeterli olacaktır. Buffer hemen hemen her amfi modelinde kullanılabilir.Günümüzde benimde yapmış olduğum gibi lambalı buffırlar'ın yanında birde transistörlü buffır'lar mevcuttur.Lambalı buffır'lar ile hem yukarıda anlatılmak istenen avantajlar sağlanırken hemde bir lamba saundu yakalanabilir.

   Hüseyin Güngör

17 Temmuz 2013 Çarşamba

Fisher Lambalı amfi

 Will be rady in english very soon

    Fisher x100a amerikan markalı lambalı class a amfiden esinlenerek geliştirilmiş bir amfidir.Fisher x100a nın birçok kısmında yapılan modifikasyonlar ile hem güç hemde diğer tınısal alanlarda geliştirme yapıldı.
  Özellikle amfinin giriş kısmında gürültüyü mevcut x100a dan daha aşağı seviyelere çekebilmek için birçok değişiklik yapıldı, tabiki bunlar yapılırken hi-end kriterleri göz önünde bulunduruldu.




   Gerçek x100a da olduğu gibi bias  devresi katod bias değilde ayarlanabilir eksi bias olarak değiştirildi, bu değişiklik bize birçok avantaj katmaktadır.Bunların en önemlisi farklı emisyondaki lambaların akımlarını devre üzerinde eşleyebilmek, buda artık match olmayan lambalardan kaynaklanan endişeleri bir nebze azaltıyor.

   Bunun dışındaki bir diğer önemli avantaj ise belirli aralıklarda (5-6 ay) lambalara devre üzerinde akım eşitlemesi yaparak lambaların bir birlerine daha sadık çalışmasını sağlayabilmektir.



Class a lambalı amfilerin insanı cezbeden yumuşak saundu, düşük güç yüksek hassasiyet, home audio'da aranan özellikler.

Transistörlü amfilerin aksine lambalı amfiler herzaman yüksek empedanslı (8-16 ohm) hoparlörlerle çok daha iyi sonuç vermektedirler.Okumuş olduğum bazı yabancı kaynaklı kitaplarda 4 ohm hoparlör ile lambalı amfi dinlemenin pek iyi bir yol olmadığın yazıyorlardı.

Teknik Özellikler


Amfi sınıfı Class A.
Push-pull çalışma prensibi.
Amfinin çıkış gücü 15W / 8ohm
Amfi gerilim kazancı 28.5 dB
Band genişliği 35-20.000 Hz
Amfi üzerindeki çıkış lambaları EL84
Amfi üzerindeki giriş lambaları 12ax7
Giriş hassasiyeti 290 mV-rms
Çıkış empedansı 8 ve 4 ohm .
Kutu aliminyum ve ahşap.
Ağırlığı 8 Kg

Hüseyin Güngör

F5-A Class Amfi

  Will be rady in english very soon


     Nelson Pass tarafından yapılan muhteşem saf class a amfilerden bir tanesi belkide en iyisi. Class A doğallığına ve sıcak bir sese kavuşabilmek için...


       Çok yüksek frekanslarda bile bozulmadan çıkışını koruyabilen muhteşem bir dizayn; sadelik ve temizlik bir arada, 1.5v-rms giriş gerilimi ile yüksek çıkışa sahip lambalı pre-amfiler ile çok rahat sürülebilir.



       En iyi performansı lambalı pre-amfi ile elde edilmiştir.Genelde lambalı pre amfilerin çıkış gerilimleri çok yüksek olabildiği için lambalı pre amfi ile çok iyi bir performans sergilemektedir.


           Amfinin sıcaklığı sizi korkutmasın, saf a sınıfı amfiler sesleri gibi kendileri de çok sıcak olurlar...

A sınıfı amfilerle ilk defa tanışan her dinleyici amfinin çok ısınmasından biraz endişelenir fakat a sınıfı amfiler doğası gereği yaklaşık 50c gibi bir sıcaklıkta çalışırlar.Eğer amfinizin gerçekten a sınıfı olp olmadığını test etmek isterseni yapabileceğiniz basit iki test söyleyebilirim.

Bunlardan ilki dediğim gibi amfinin soğutucusunun sıcaklığını ölçmektir ve  yaklaşık 50c/derece  çıkması amfinin gerekli class a güçte çalıştığının göstergesi olacaktır.Eğer ölçebilecek bir ölçü aletiniz yoksa, işaret parmağınızı soğutucu üzerinde yanmadan 10 saniye tutabilmeniz sıcaklığın yaklaşık olarak 50c derece olduğunu belirtir.




İkinci testimiz ise ağırlık testi olacaktırki 100w saf a sınıfı bir amfi ağırlığı 35-45kg arası olmalıdır.Yine 50w bir klas a amfi ise 20-35kg olmalıdır.Burada verilen alt limitin altındaki ağırlıklar klas a sınıfı başlığı altında lanse edilen belirli bir seviyeye kadar klas a çalışıp sonrasında klass ab moduna geçen amfilerdir.Eğer amfiniz verilen üst limitin üzerinde ise korkulacak bir şey yoktur.

En iyi klass a amfi bu limitler arasında olmalıdır, nitekim fazla büyük kasa (fazla soğutucu anlamına gelir) amfinin ısınması gereken elemanlarının yeterince ısınmaması demektir.Buda sesin tam anlamıyla class a sıcaklığında oluşturulamaması ile sonuçlanacaktır.Klass a amfilerin tamamı çalıştırıldıklarından itibaren yarım saat sonra daha bir yumuşak çalmaya başlamaları ısı ile açıklanabilmektedir.



Teknik Özellikler

1 watt ve 1 KHz'deki  distorsiyon 0.001% - 0.005%
Input Impedance 100 Kohm
Damping Faktörü 60
Stereo çıkış gücü 8 ohm 25 watt-RMS
Giriş hassasiyeti 2v
Kazanç 15.3 dB
Ağırlığı 14kg
Boyutları  35-28-12cm


8 ohm yükte 10 Hz 0,5w lık sinyal

8 ohm yükte 200 KHz 1,5w lık sinyal

Hüseyin Güngör

Üretim, İyileştirme ve Tamir


Audio cihazlarınıza istekleriniz doğrultusunda tamir, iyileştirme ve değişiklik yapmaktayız.
According to your wish we would tweak and upgrade your high-end audio devices.

Bugüne kadar üretimini,tamirini,bakım ve iyileştirmesini yaptığımız bazı cihazlar
Some of the amplifiers that we constructed, repaired, maintained and up-graded



HG Design Single-end Stereo Amplifier
Single end amfi
 sigle end amplifier
single end class a amplifier



Technics
Technics modification



Roksan Kandy  KA-1  MK-3
Kondansatör  değişimi

Roksan  , Roksan kandy , kandy
modification of roksan kandy
Roksan Kandy MK3
Roksan kandy capacitor modification


Şhaman Audio SH1300
Shaman SH1300 stereo amfi modifikasyonu.
Lambalı amfinin kuplaj kondansatörü değişimi.
Besleme transformatörü kompansazyonu.
Çıkış terminal değişimi.

lambvalı amfi çıkış trafosu  , 12ax7  , ecc83 lamba, EL34 lamba , el34 lamba
Shaman audio, şhaman audio,şhaman lambalı amfi
lambalı amfi çıkış trafosu
 lambalı amfi modifikasyonu   tube amplifier modification


hi fi lambalı amfi  hi end tube amplifier



Lambalı pre amfi ve pikap pre amfisi (MM-47Kohm)
Line pre amfide 3 adet 12ax7 lamba mevcut
Pikap pre amfisinde 2adet 12ax7 bir adet 12au7 lamba mevcut
Line pre amfi kazancı 26db
pikap pre amfi kazancı 26 / 45db
her parçanın boyutu 250-210-50mm

Tube preamplifier

lambalı preamfi

hi fi lambalı preamfi

hi end tube preamplifier

el34 lamba , EL34 lamba
el84 lamba , EL84 lamba

Dört girişli pasif pre amfi
Boyutları 250-150-50mm

hi end pasif pre amfi
hi end passive preamplifier
12ax7 lamba
ecc83 lamba

Altı girişli pasif pre amfi
Boyutları 250-150-50mm

6n2p

Lambalı  Pre Amfi
pre amfi kazancı 26db
lambalar 3 adet 12ax7
besleme ve pre amfi ünitesi
hi end tube preamlifier 12ax7
hi fi lambalı pre amfi 12ax7


 Klein Hummel  SB280
Alman malı hi-fi  amfi
ecc83
alman malı amfi , Alman malı stüdyo amfisi


 Uzaktan kumandalı pasif pre amfi

El yapımı pre amfi

Lambalı Buffer Philips PCC85 lambalı

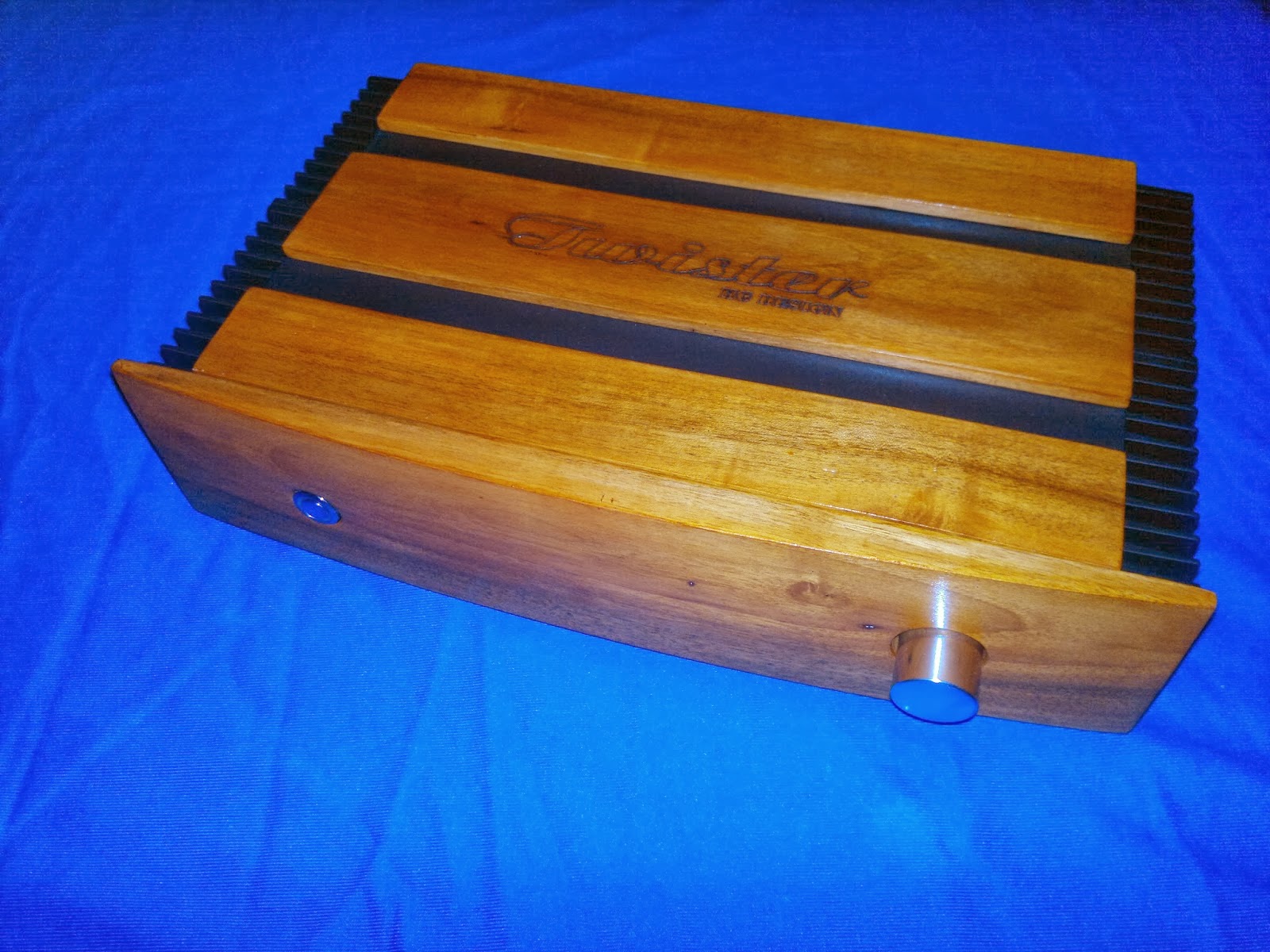

Twister klass a amfi 45w
el yapımı hi end amfi  , el yapımı hi fi amfi

Pikap pre amfisi 35/45db
pikap dinleme  ,  pikap dinlemek için preamfi,  pikap dinlemek için ne gerekli , pikap sevdalıları , plak sevdalıları

Naim nap140 clon amfi
hi fi amfi el yapımı, amfi nerede yaptırabilirim HG Design Home Audio , el yapımı hi fi amfi

Kulaklığı amfiye bağlama kablosu 100w amfiye kadar bağlanabilir

Lambalı pikap ve line pre amfi + Naim nap140 clone
El yapımı entegrated amfi, hi-fi amfi el yapımı

Fisher X100a clone
el yapımı lambalı amfi
lambalı amfi nerede yaptırabilirimx
hi end tube amplifier
lambalı amfi yapmak
lambalıamfi çıkış trafosu sarma
Lambalı pre amfi + F5

F5 class a amfi 25w
hi-fi klass a amfi


Lambalı pre amfi
12ax7
valve amplifier  , valve preamplifier hand made

Lambalı buffer pikap ve line girişli ECC82
el yapımı buffer  , DIY lambalı preamplifier  , diy tube preamplifier
diy buffer make

Single end El84 lambalı amfi el yapımı
single end el yapımı amfi  , sinle ended el yapımı tüplü amfi,  single end el yapımı lambalı amfi
hi-fi singleend lambalı amfi, single end amfi yaptırmak
el yapımı tüplü amfi, el yapımı lambalı amfi, single end amfi
class a lambalı amfi , klass a lambalı amfi
Uzaktan kumandalı pasif pre amfi
hi-fi sistemlere uzaktan kumanda modülü , hi end sistemlere uzaktan kumanda modülü
uzaktan kumanda ile amfi kontrolü
uzaktan kumanda
Lambalı pre amfi
lambalı pikap preamfisi , plak sevdalıları, plak dinlemek için ne gerekli ?
lambalı pikap dinlemek , pikap dinleme , plak dinleme
hi-fi lambalı pre amfi, pikap girişli lambalı pre amfi , plak dinlemek

45w Amfi


Pioneer SM-B200

Scott 299d

Lambalı buffer 6N3
12ax7 yada ecc83
lambalı buffer , lambalı tanpon, amfiler için tampon lambalı  ecc83

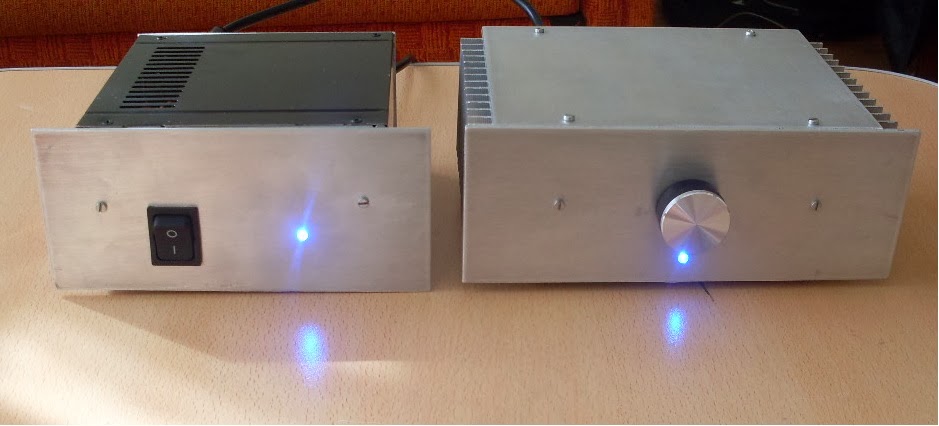

Mosfet amfi 100w

Dynaco ST70
